Bomba de lodo sumergible

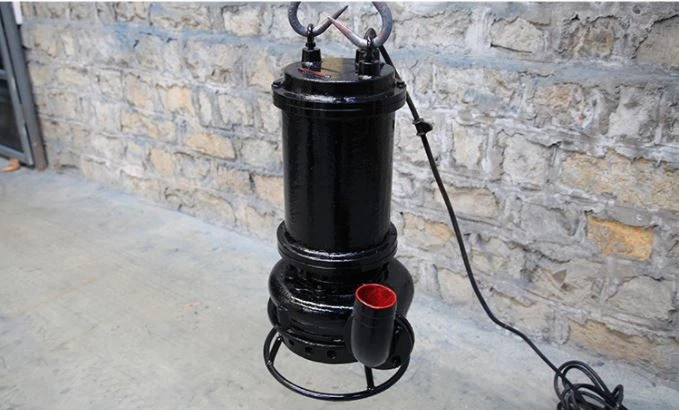

Un mecanismo hidráulico en el que la bomba está directamente asociada con un motor es la bomba sumergible para lodos ZJQ.

El grupo motobomba se beneficia de un material especial de alta calidad, una estructura actualizada, un amplio canal de flujo y una gran capacidad de drenaje.

Se utiliza para transportar materiales que contienen líquidos, como arena, lodo, ceniza de carbón sólida, etc. La bomba se puede usar para mover lodo y arena en lagos, ríos, el mar y canales de expansión, entre otros lugares. También se puede usar para eliminar las aguas residuales de las piscinas, así como de las obras de construcción, las acerías y las centrales eléctricas, entre otros lugares. La bomba está hecha de materiales de alta calidad, tiene una estructura innovadora y tiene una gran ruta de flujo con un potente sistema de suministro.

La unidad de control de la bomba aún no se ha terminado. Se compone de dos partes: el motor y las bombas.

Se utiliza un motor alterno síncrono trifásico. El sellado estático aísla la bomba del sistema. El sello mecánico es un tubo ondulado de doble extremo que funciona en una cámara de aceite que se está llenando. Entre la cámara de aceite y la cámara del motor, hay una sonda de aceite y agua. Puede evitar que entre agua en la cámara del motor mientras la bomba funciona correctamente. El impulsor principal y el impulsor secundario son las dos piezas que componen el conjunto de la bomba. El impulsor de tornillo se usa para rociar o agitar la combinación sólido-líquido para ayudar al impulsor principal en la entrega. El impulsor principal se utiliza para absorber y entregar una mezcla sólido-líquido.

Explicación de la estructura

1. Las bombas M, AH, AHP, HP, HH y para lodos tienen una estructura de carcasa o cuerpo de bomba doble. El cuerpo de la bomba incluye un revestimiento de metal resistente al desgaste de repuesto para la tapa de la bomba que incluye el impulsor, la funda, la placa protectora, etc. Dependiendo de la presión de trabajo, la tapa de la bomba está hecha de hierro fundido gris o de hierro fundido con bola. molido. Se divide verticalmente y se une con sujetadores. El soporte y el cuerpo de la bomba están unidos por pernos y el cuerpo de la bomba tiene un tope. La salida de la bomba se puede instalar en ocho ángulos diferentes girándola. Las paletas traseras están instaladas en las placas de cubierta delantera y trasera del impulsor para ayudar a prevenir fugas y alargar la vida útil de la bomba.

2. Las bombas para lodos AHR, LR y Mr tienen una estructura de carcasa de bomba doble y un revestimiento de goma resistente al desgaste y a la corrosión reemplazable en el cuerpo y la cubierta de la bomba (incluido el impulsor, la vaina delantera, la vaina trasera, etc.). Las piezas giratorias y las formas de instalación de la bomba son las mismas que las de las bombas ah, l y M, al igual que el cuerpo y la tapa de la bomba.

3. Las bombas de tipo D y G tienen una construcción única (es decir, sin revestimiento). El cuerpo, la tapa y el impulsor de la bomba están hechos de metal que resiste el desgaste. El cuerpo de la bomba y la cubierta de la bomba se unen mediante un mecanismo de sujeción único, y la dirección de salida de la bomba puede girar libremente, lo que simplifica la instalación y el desmontaje.

4. Cada tipo de bomba tiene una entrada horizontal y gira en el sentido de las agujas del reloj en relación con la dirección de transmisión.

El cuerpo de la bomba y la cubierta de la bomba son otros nombres para el cabezal de la bomba sumergible para lodos. Por lo general, el cuerpo de la bomba y la tapa de la bomba forman el llamado cabezal de bomba de una bomba para lodos. Los componentes del impulsor, el sello y el cojinete están conectados a través de cojinetes al cuerpo de la bomba, que está unido principalmente al rotor de la bomba. La tapa de la bomba y el cuerpo de la bomba juntos forman una cavidad cerrada. La tapa de la bomba es el departamento que corresponde al cuerpo de la bomba. El interior de la bomba de lodo está revestido con el cuerpo y la tapa de la bomba. En la mayoría de los casos, la aleación de alto cromo y el caucho forman el revestimiento. Los revestimientos de las bombas a menudo consisten en caucho o aleación de metal.

1. La fuente de alimentación es una fuente de alimentación de CA trifásica de 50 Hz.

2. La temperatura máxima del medio no debe exceder los 40 grados y no debe haber gases explosivos o inflamables.

3. La ceniza y la escoria tienen las concentraciones de peso más altas de partículas sólidas en el medio, respectivamente, con un 45 % y un 60 % .

4. La profundidad máxima de inmersión de la unidad no puede ser superior a 20 metros, y su profundidad mínima de inmersión no puede ser inferior a 1 metro.

5. La unidad funciona mejor cuando trabaja verticalmente en el medio, y la operación continua es el modo de operación preferido.
