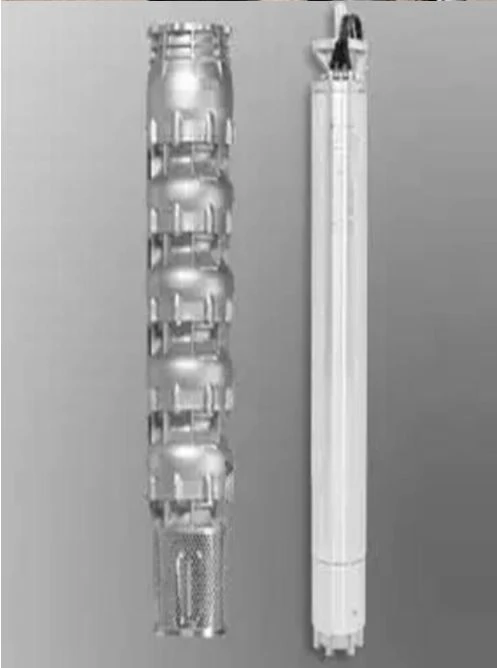

Bomba de motor sumergible de acero inoxidable

Las bombas de motor sumergible de la serie QJ(R) son un ejemplo de un producto de ahorro de energía que se adhiere a las normas NEMA o nacionales. Es el aparato principal para extraer agua de pozos profundos.

El conjunto de bomba sumergible de la serie QJ(R) incluye un motor sumergible tipo YQS y una bomba sumergible QJ(R) que se acoplan para trabajar en un pozo profundo. Un panel de control que tiene funciones de protección contra sobrecarga, cortocircuito, falla de fase y otras características controla el conjunto de la bomba. Cerca del pozo, se ha instalado un panel de control.

El tazón y el impulsor se montan en el eje mediante collares o chavetas, y los segmentos se unen y mantienen en su lugar mediante pernos o sujetadores planos. Se instala una válvula de retención en la parte superior de la bomba (no hay válvula de retención para la bomba de cabeza inferior);

El rotor se mantiene en línea mediante un cojinete guía lubricado con agua, un cojinete lubricado con agua soporta la fuerza hacia abajo, se instala un protector de arena y un diafragma para el ajuste de presión es parte de la estructura del motor sumergible tipo YQS. Consulte el manual de operación del panel de control para obtener más información sobre los diagramas de conexión y entrada de energía y el diagrama de principio eléctrico.

Las características sobresalientes de esta bomba de motor sumergible incluyen estructura simple, tamaño pequeño, peso ligero, fácil de instalar y mantener, operación confiable y segura, alta eficiencia, etc.

Al llevar el agua de debajo a la superficie, se utiliza con frecuencia en el riego de granjas, sistemas de drenaje y suministro de agua para fábricas y minas, y para proporcionar agua potable a personas y animales en mesetas o lugares montañosos. Tiene una cabeza alta que una bomba para pozos profundos de eje largo no puede alcanzar y puede reemplazar una bomba para pozos profundos de eje largo. Al alterar el material, esta bomba también se puede utilizar para agua de manantial y de mar. La frecuencia más baja configurada no debe ser inferior a 25 Hz si el conjunto de bomba está controlado por transferencia de frecuencia. Se debe terminar una cubierta de guía para el motor si la bomba se opera en aguas abiertas para mejorar la condición de enfriamiento del motor.

Condiciones de operación:

1. Fuente de alimentación de CA trifásica, 50 Hz, 380 V-415V, 5 por ciento. Antes de realizar el pedido, especifique cualquier fuente de alimentación adicional.

2. Se debe usar agua destilada para llenar el motor (o agua limpia).

3. El grupo motobomba debe estar sumergido por debajo del nivel dinámico del agua, con un mínimo de 3 metros de separación entre el motor y el fondo del pozo. Sin embargo, la profundidad sumergida del equipo de bombeo no puede superar los 70 metros.

4. El agua no debe calentarse a más de 30 grados.

5. La relación de peso de material sólido no debe ser superior al 0,01 por ciento.

6. El nivel de PH del agua debe oscilar entre 6,5 y 8,5.

7. No debe haber más de 1,5 mg/l de H2S en el agua.

8. El contenido de cloro del agua no debe exceder los 400 mg/l.

Observaciones: 1. La empresa puede proporcionar bombas sumergibles para pozos que excedan el caudal y la cabeza anteriores.

2. Cuando la bomba sumergible se utiliza en gran diámetro (piscina), necesita agregar un deflector. Por favor, preste atención a la hora de seleccionar el tipo.

3. El negocio ofrece bombas sumergibles para pozo fabricadas en diferentes aceros inoxidables, fundición nodular y otros materiales. 4. La industria utiliza las siguientes pautas fundamentales para igualar la potencia del motor y la bomba de agua: (1) El motor correspondiente es un motor de la serie yqs200 con la misma potencia cuando la potencia del motor coincidente de la bomba 250QJ (R) es s25kw. (2) El motor auxiliar para una bomba 300qj (R) es un motor de la serie yqs250 con la misma potencia cuando la salida del motor auxiliar es inferior a 100 kW.

Si el cliente tiene requisitos especiales, se puede combinar según el modelo de motor con el mismo número de base. La empresa tiene el derecho de modificar este manual. Si hay algún cambio, no se comunicará por separado.
