Motor sumergible

Descripción del producto:

Esta serie de productos se compone principalmente de una bomba sumergible de alta eficiencia y un motor síncrono trifásico sumergible de imanes permanentes, que funcionan en el agua. En comparación con la bomba sumergible QJ convencional, su mayor ventaja es la alta eficiencia y el ahorro de energía. El motor adopta un motor síncrono trifásico sumergible de imán permanente. Durante el funcionamiento del motor, la pérdida de potencia sin excitación y la pérdida de cobre del rotor son entre un 3 y un 5 por ciento más altas que el valor especificado del estándar GB/t2818, y el factor de potencia es entre un 5 y un 10 por ciento más alto. Al mismo tiempo, el motor tiene un alto rendimiento de arranque y una alta capacidad de sobrecarga, y la función de control del motor se puede realizar mediante el uso de equipos de control general. Las partes del paso de flujo de la bomba de agua, el impulsor y la carcasa guía están especialmente diseñadas o fabricadas mediante un proceso especial, y la eficiencia es de 2 a 5 por ciento más alta que el valor especificado en el estándar GB / t2816. Es una nueva generación de equipos de bombeo eficientes y que ahorran energía.

Para su bomba sumergible, los motores sumergibles en agua con carcasa de acero inoxidable de la serie YQS se fabrican de acuerdo con los estándares de calidad ISO9001. Estos motores le garantizan un funcionamiento duradero sin necesidad de mantenimiento.

Funciones de producción

1. Un amplio rango de potencia en un chasis compacto que puede manejar de manera económica la mayoría de sus aplicaciones

2. Un motor de inducción rebobinable (devanado húmedo) con devanados aislados con PVC/PE

3. Los cojinetes radiales y de empuje de grafito especiales con alta capacidad y lubricación con agua están garantizados para una larga vida útil.

Dimensiones de montaje completas de 4. 6" y 8" según el estándar NEMA.

5. Dimensiones de montaje de 10" y 12" de acuerdo con la norma europea.

6. La carcasa y el eje de acero inoxidable ofrecen alta resistencia a la corrosión.

7. Los bajos costos de operación son proporcionados por diseños eléctricos de alta eficiencia que están garantizados por materias primas aprobadas.

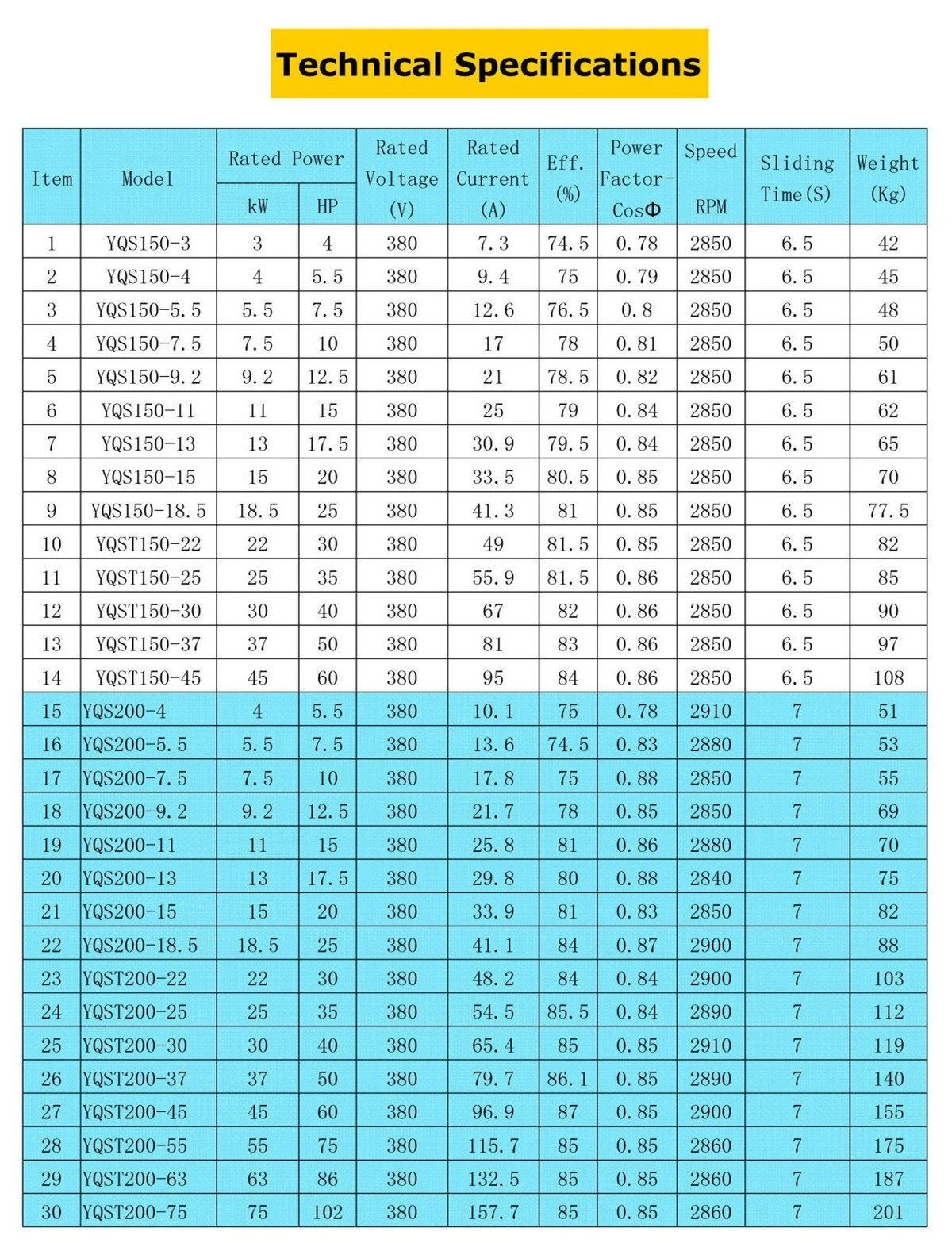

Especificación

● Estándar:

1. Fuente de alimentación: 3PH 380V/ 50HZ, 460V/60HZ.

2. Protección: IP58

3. Carcasa del motor: acero inoxidable AISI 304

4. Eje motor: Acero inoxidable AISI 410

5. Soporte Superior / Inferior: Revestimiento de Hierro con pintura Electroforesis o Acero Inoxidable.

6. Cable de salida: 3M para 15KW menos 5M para 18.5KW arriba

7. Temperatura del agua envolvente: menos de 30 grados

● Opción

1. Arranque estrella-triángulo con otra fuente de alimentación de voltaje (posición del cable: 90 grados)

Sello mecánico 2.

3. Soporte inferior/superior de bronce

4. Hay disponibles materiales de cojinetes de empuje adicionales para varios entornos operativos.

5. Cable de salida del motor, disponible en longitudes personalizadas Se ofrecen dos cables de salida para 5,5 KW y más.

6. Alambre de bobinado especial para entornos de alta temperatura del agua.

Condiciones de operación

1. El motor debe estar completamente sumergido en agua. La profundidad de inmersión no es más de 70M y el min. la distancia al fondo del pozo no debe ser inferior a 3M

2. Servicio: continuo (S1), máx. Inicio / Hora: 20

3. Máx. Fluctuación de voltaje: ±5 por ciento, Max. Fluctuación de frecuencia: ±1 por ciento, Max. Contenido sólido dentro del agua no más de 0.01 por ciento por peso

4. Valor de PH dentro de 6.5-8.5

5. Se debe llenar el motor con agua limpia o mezcla anticongelante antes de la operación.

Nomenclatura del modelo

EG: Modelo YQST(R)200-45/4

YQS— Motor sumergible para pozos profundos

T— Cojinete de empuje de servicio pesado

R— Para agua geotérmica

200— mín. Bueno, Dia.

45— Potencia del motor

4— 4 polos (NA para 2 polos)
