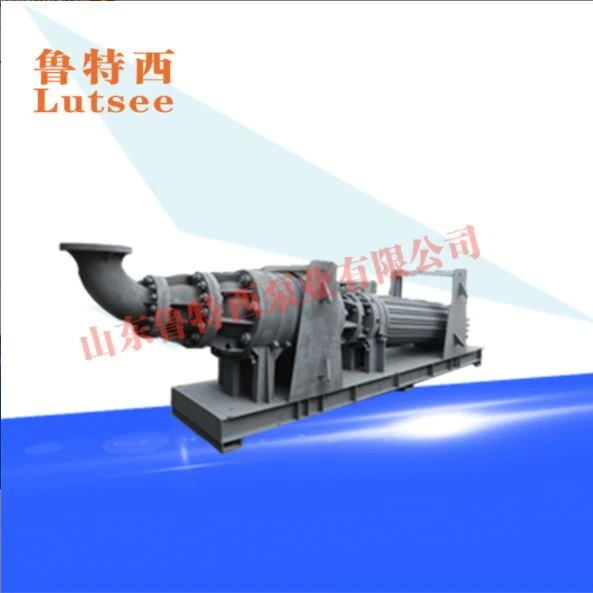

Bomba de arena sumergible a prueba de llamas para minas

Introducción del producto:

Una bomba centrífuga multietapa y un motor asíncrono trifásico sumergible lleno de agua conforman la bomba de descarga de arena sumergida a prueba de llamas para minas serie BQS. Implemente el estándar MT/T671, GB 3836.1 y GB 3836.2. Sus ventajas sobre la bomba centrífuga convencional incluyen una fácil instalación y mantenimiento, resistencia a la humedad, operación segura y confiable, rendimiento estable, bajo ruido de vibración, alta eficiencia, diseño compacto y costos operativos económicos. La guía de flujo se puede conectar al exterior de la unidad para mejorar la confiabilidad operativa según el entorno de aplicación real. El motor no estallará ni producirá chispas eléctricas mientras opera en el agua porque su cavidad interior está llena de agua limpia. El motor y la bomba de la electrobomba están separados.

Características

La serie BQS de bombas de arena sumergibles antideflagrantes para minas adopta la estructura integrada del motor y la bomba de agua. Se colocan dos sellos mecánicos entre el motor y la carcasa de la bomba para evitar que entre agua en la cavidad interna del motor. Desde el extremo inferior del motor, usan sellos "O", anillos y dispositivos de sellado de manguitos de compresión de goma para evitar que el agua ingrese a la caja de conexiones. Se coloca una cubierta fuera de la carcasa del motor, y el agua descargada de la bomba fluye a través de la capa intermedia entre la carcasa del motor y la cubierta, lo que se da cuenta de las características de refrigeración por agua del motor, lo que garantiza que la bomba de agua pueda funcionar durante Deshidratación en poco tiempo, y puede drenar automáticamente cuando hay agua. En comparación con la bomba de agua limpia, el impulsor de la bomba de arena se incrementa correspondientemente con un anillo de prevención de arena, que puede descargar arena que contiene partículas sólidas y escoria de aguas residuales y no afecta la eficiencia.

Estructura

La serie BQS tiene dos tipos de diseño de succión: succión simple y succión doble. Ambos tipos de bombas tienen impulsores de dos grupos en posición espalda con espalda. Para la estructura de doble succión, la succión está en la parte superior de la bomba y otra en la parte inferior de la bomba. En principio, la fuerza de empuje es cero ya que las dos succiones son opuestas, y los números del impulsor son los mismos para los dos lados. Para el tipo de succión simple, tiene succión simple en la parte inferior de la bomba. Si el impulsor es par, los números de los dos grupos son los mismos y la dirección de succión es la misma. Entonces, la fuerza de empuje es cero. Si los números del impulsor son singulares, el impulsor de menor succión es una etapa más y el impulsor adicional tiene orificios de equilibrio y un anillo de equilibrio de confianza. Puede equilibrar la fuerza de empuje en su mayoría, por lo que la fuerza de confianza también es casi cero. Los diseños pueden reducir la fuerza de empuje del cojinete del motor y pueden ayudar a que el motor funcione de manera estable y prolongue la vida útil.

Modelo

Nota: La cabeza se puede especificar por cabeza de etapa única × etapas

La motobomba es del tipo a prueba de exploración, la marca es "ExdbI"

Detalles

1. Fuente de alimentación trifásica con voltajes nominales de 660, 1140, 6000 y 10000 voltios y una onda de voltaje permitido del 5 por ciento

3. Temperatura máxima del líquido: 40 grados; 2. temperatura ambiente permitida: 0 grados -40 grados

4. El nivel de PH debe estar entre 6 y 8.

6. La profundidad máxima sumergida debe ser inferior a 70 m, y el contenido sólido debe ser inferior al 2 por ciento.

7. Se aconseja poner en vertical. Sin embargo, hay algunas aplicaciones en las que es apropiado un plan de instalación horizontal. El modelo operativo continúa.

8. La bomba se puede usar en un lugar donde haya gas explosivo en el aire, como el grisú. Es capaz de trabajar en un ambiente lleno de gas.

La condición general de aplicación es la indicada anteriormente. La bomba debe fabricarse y fabricarse a la medida para circunstancias únicas.

Carácter técnico

1. Un punto de referencia usado

2. Características clave de las bombas BQS

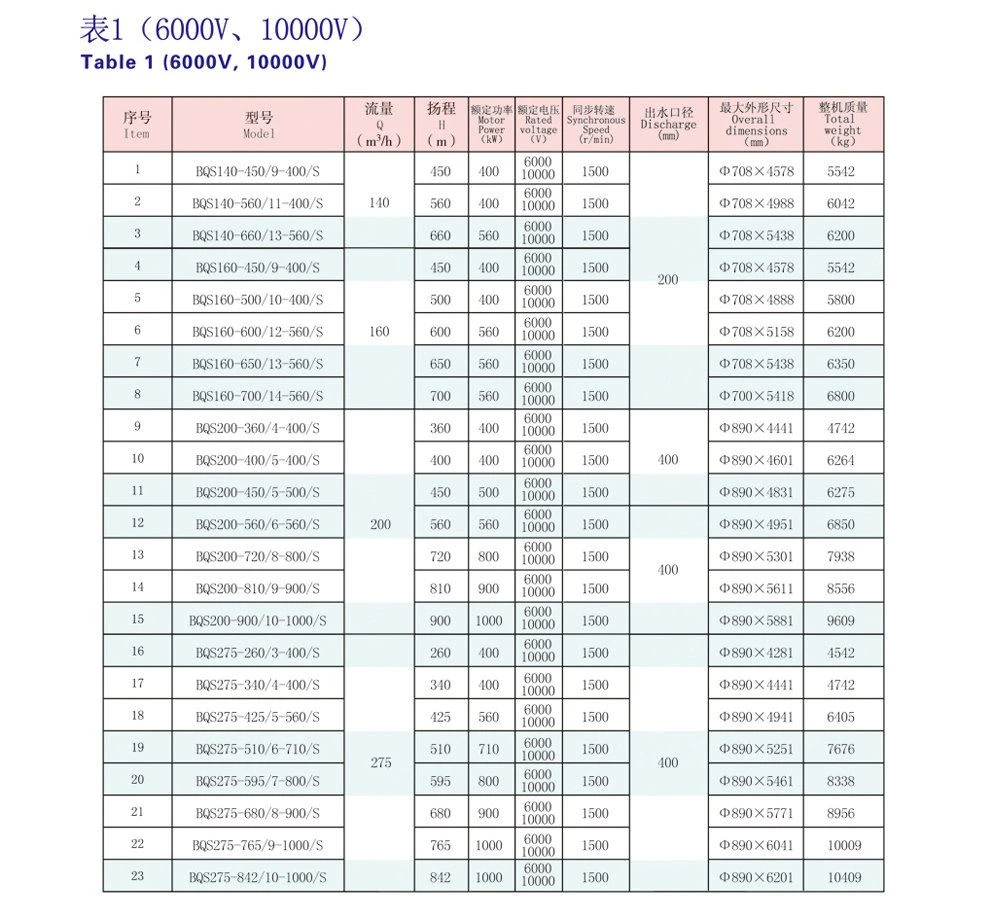

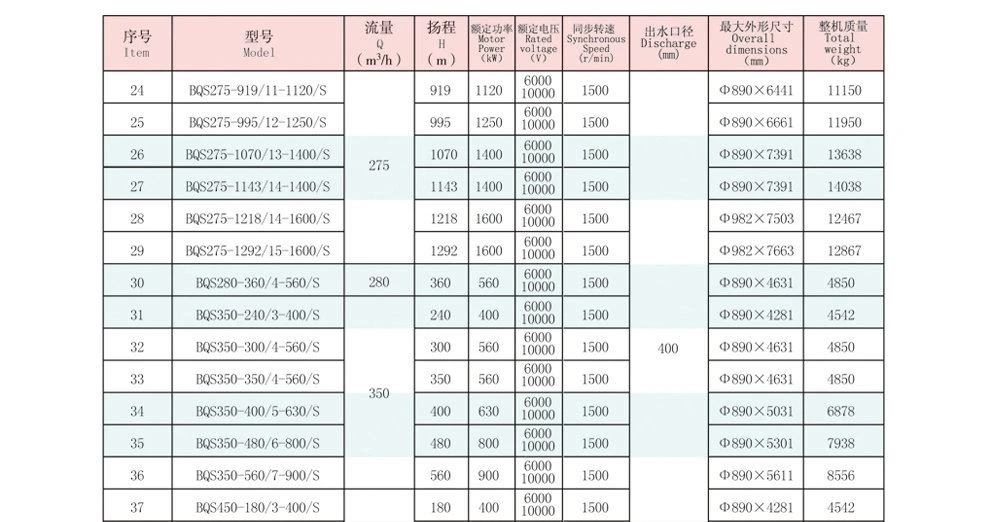

La Tabla 1 enumera las métricas de rendimiento principales para las bombas de las series de 6000 V y 10 000 V, mientras que la Tabla 2 enumera las del motor.

La Tabla 1 enumera las métricas de rendimiento principales para las bombas de las series de 660 V y 1140 V, mientras que la Tabla 2 enumera las del motor.

Ámbito de suministro

1. Bomba de motor: bomba serie BQS, motor sumergible serie YBQ, camisa de refrigeración, tranvía.

2. Tubo: Tubo corto, tubo de impulsión, codo, arandela de estanqueidad, racores, válvula antirretorno para el tubo de impulsión.

3. Cable: Cable de alimentación y material de conexión del cable.

4. Panel de control: Panel de control, Sistema de control automático.

Tipo de instalación

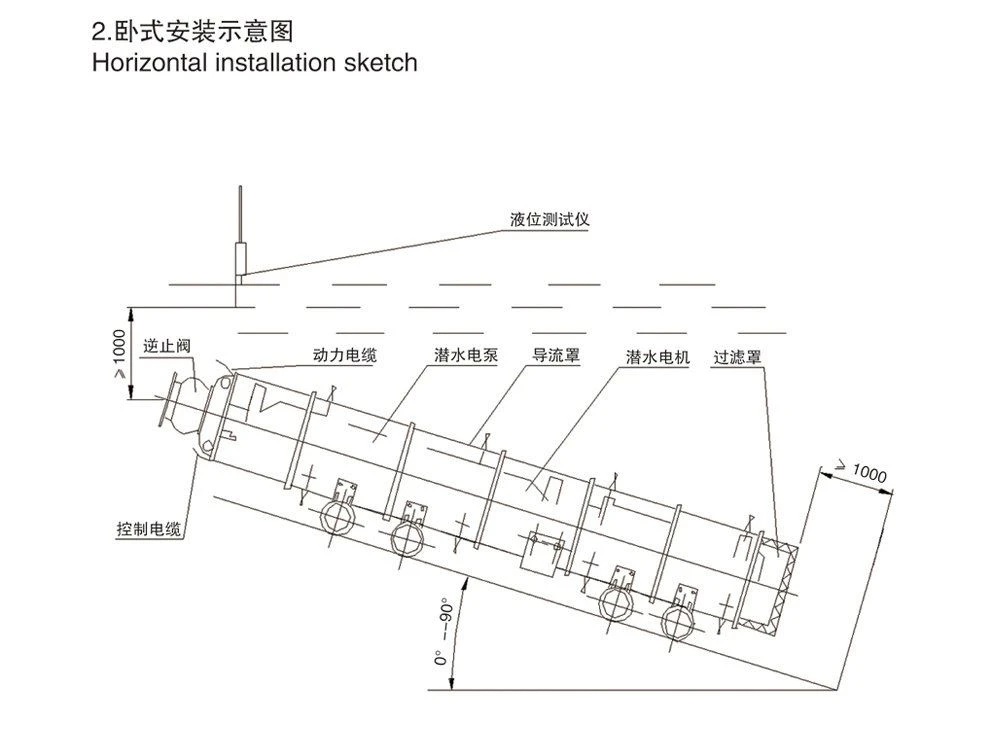

La bomba de motor sumergible de la serie BQS tiene dos tipos de instalación: vertical y horizontal. Se puede combinar con el tranvía como un conjunto completo de sistema de drenaje para fines de drenaje minero. El boceto de la siguiente manera
