Bomba sumergible para aguas residuales

Introducción general:

Basada en tecnología nacional e internacional de vanguardia, la bomba sumergible para aguas residuales de la serie QW fue creada para el transporte de aguas residuales. También utilizó el mejor modelo hidráulico. Además de ser altamente eficiente, a prueba de circunvoluciones, libre de bloqueos, resistente y de larga duración, también ofrece los beneficios del acoplamiento automático, el control automático y la facilidad de instalación y movimiento. Son especialmente adecuados para el bombeo de aguas residuales, fibra larga y líquidos con sólidos. Para bombear lodos y aguas residuales, las bombas sumergibles para aguas residuales QW se utilizan ampliamente en ingeniería municipal, industria, hospitales, hoteles, edificios y restaurantes.

Condición de operación:

1. Una fuente de alimentación trifásica con 380V/50Hz y 460V/60Hz.

2. Una temperatura típica de menos de 40 grados

3. Un PH de 4/10.

4. El volumen del sólido en el medio es inferior al 4 por ciento.

5. La densidad del medio debe ser inferior a 1,2 x 10-3 kg/m3.

6. La bomba QW básica no está permitida en un entorno explosivo o inflamable, y no es adecuada para medios inflamables o corrosivos.

No obstante, si se solicita, podemos entregar la aplicación a través de un diseño especial si no se ajusta a las limitaciones operativas antes mencionadas.

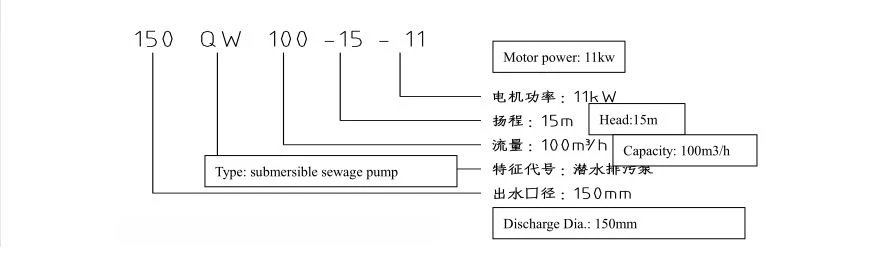

Tipo de significado:

Características de la estructura:

La bomba sumergible para aguas residuales de la serie QW de succión inferior vertical tiene un motor, una bomba y un sistema de sello. La bomba es accionada por el motor a través de un eje común. La bomba es pequeña y está equipada con indicadores de estado y protección para un funcionamiento seguro y fiable.

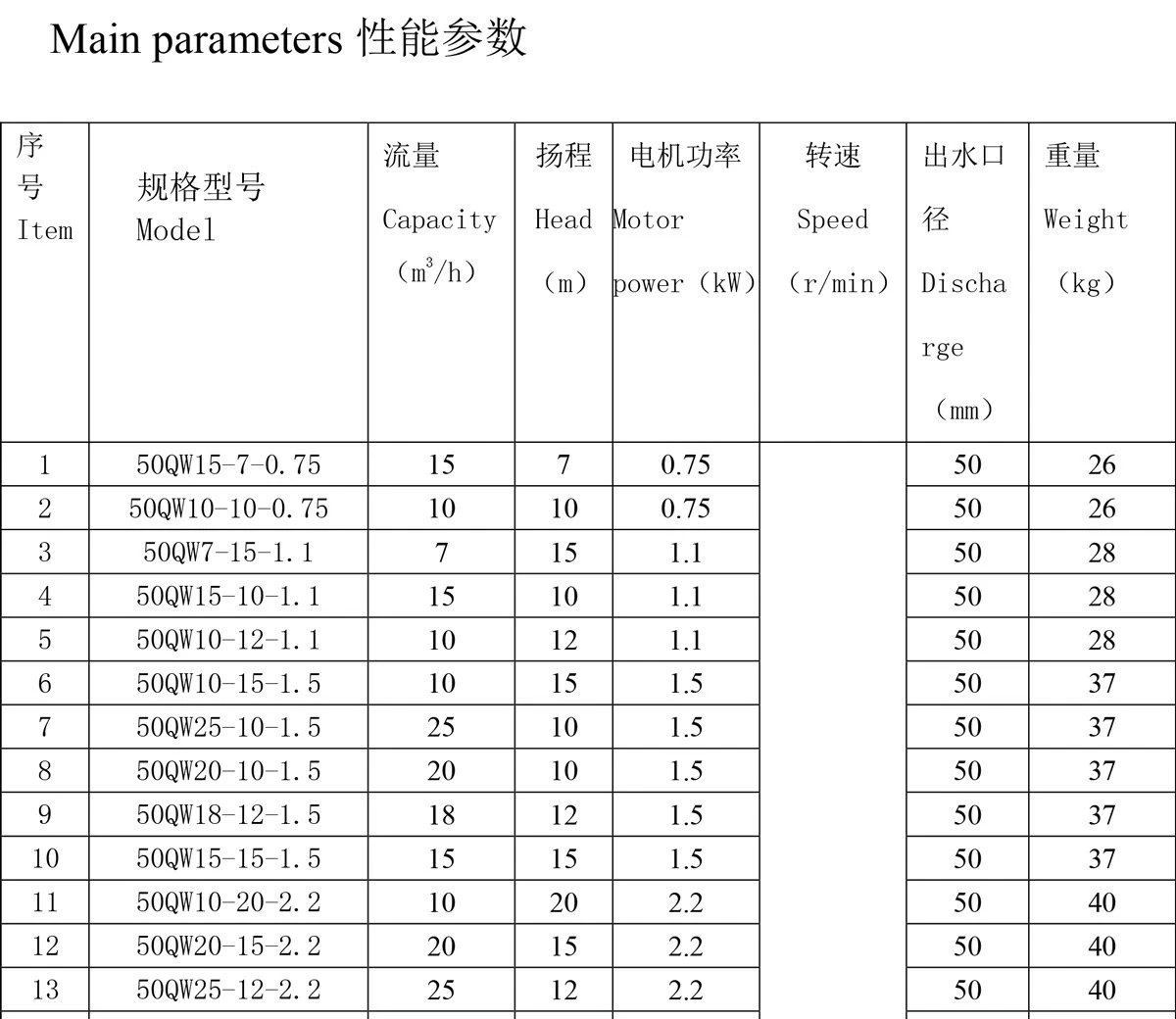

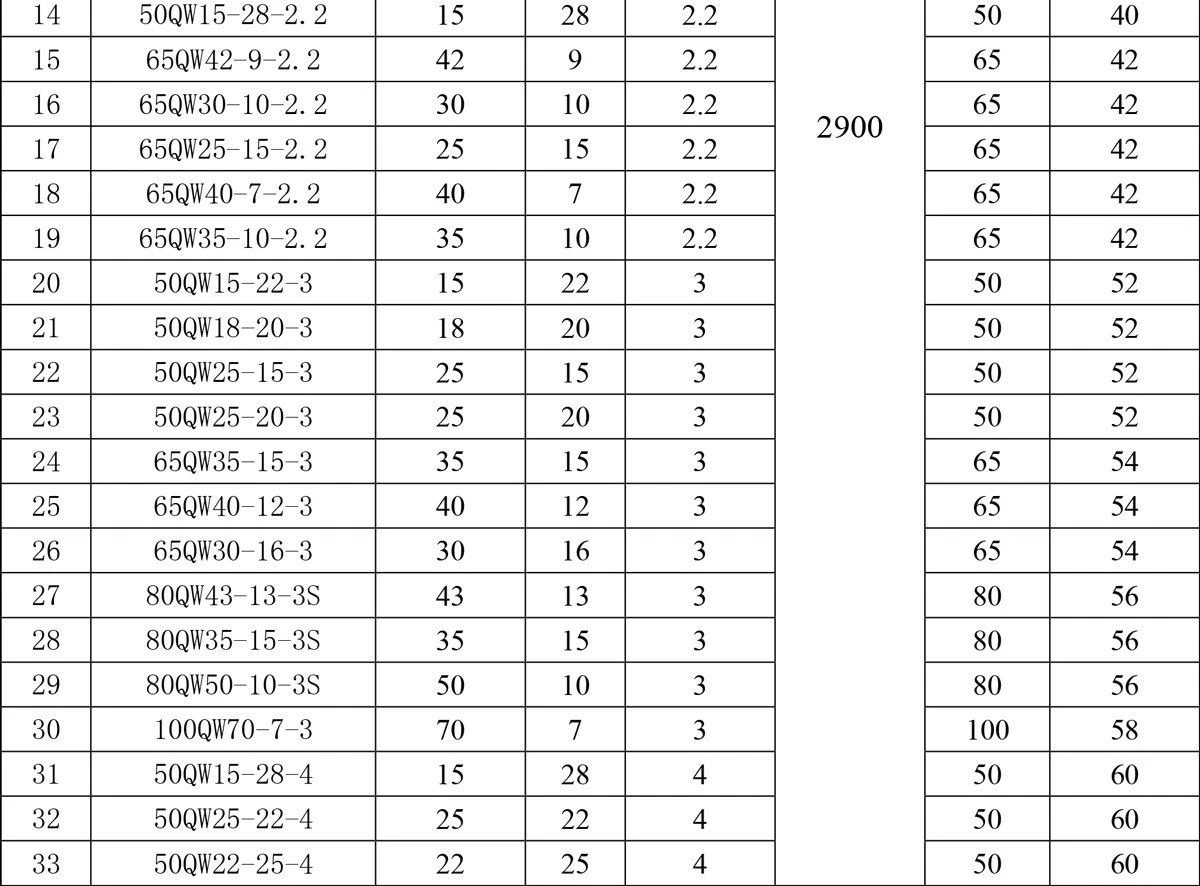

1. Bajo pedido, nuestra organización puede proporcionar más bombas con las especificaciones clave de la tabla anterior.

2. Dependiendo del pedido, nuestra empresa puede suministrar varias bombas de material.

Aplicación e instalación

La bomba de la serie QW tiene dos opciones de instalación: instalación permanente e instalación extraíble. La instalación de autoacoplamiento, la instalación húmeda fija y la instalación seca fija están incluidas en la instalación fija. La instalación gratuita es otro nombre para la instalación extraíble; Se puede usar tubería flexible y tubería rígida para conectar la descarga.

Instalación fija

Instalación de un acoplamiento automático como uno

La bomba de aguas residuales se puede colocar rápida y fácilmente a lo largo del riel guía en las aguas residuales con la instalación de conexión automática. El pedestal y la bomba se pueden conectar automáticamente, lo que hace que la elevación, el mantenimiento y la instalación sean muy simples.

La bomba y el acoplador se ajustan antes de la instalación en este estilo de instalación. En la base del sumidero se instala previamente la base de acoplamiento. Cuando se construye el sumidero, se montan los pernos fijos. A lo largo del raíl guía, la bomba se puede mover libremente.

2 Al recibir el pedido, este modo pone a disposición el interruptor de control de nivel de agua, la caja de terminales y el panel de control completamente automático. Cuando se comunique con nosotros para elegir un modelo de bomba, incluya el modelo de bomba, el método de instalación, la profundidad del sumidero y el sistema de control.

3, instalación húmeda fija

Instalación vertical, la bomba se apoya en un pedestal que se fija en la parte inferior del sumidero. La descarga conectada con la tubería de entrega a través del codo.

4, instalación seca fija

El conjunto se instala al lado del pozo de la bomba que se encuentra en el pedestal con tubería de entrada. Al adoptar refrigeración, puede hacer que la bomba funcione por completo

Carga, el impacto de flujo continuo no puede

romper la bomba, y es adecuado para varios

situaciones para ingeniería municipal, drenaje de aguas residuales transversales

Nota: El modo de instalación debe ser confirmado por el cliente

INSTRUCCIONES PARA ORDENAR

1, proporcione una indicación clara del modelo de bomba, modo de instalación, parámetro principal

(capacidad, cabeza, potencia del motor) y fuente de alimentación

2, proporcione una indicación clara del modo de inicio (DOL, inicio del transformador automático, inicio suave).

modo de control de nivel de agua (interruptor flotante, indicador digital del transformador de presión)

posición de instalación (interior o exterior)

3, si necesita una caja de terminales, indique claramente si la caja de terminales se usa solo para control o unión
