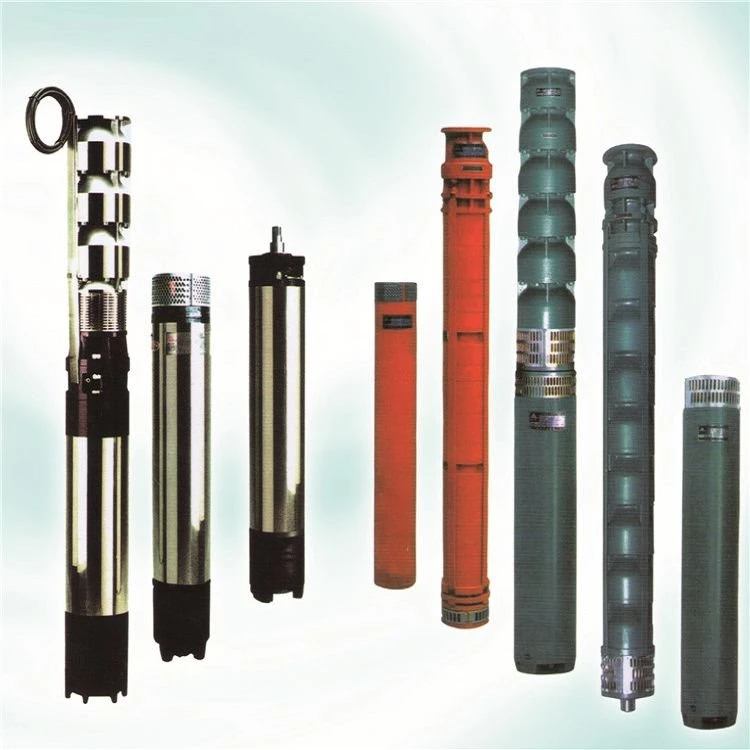

Motobomba sumergible

Las bombas de motor sumergible de la serie QJ(R) son un ejemplo de un producto de ahorro de energía que se adhiere a las normas NEMA o nacionales. Es el aparato principal para extraer agua de pozos profundos.

El conjunto de bomba sumergible serie QJ(R) se compone de un motor sumergible tipo YQS y una bomba sumergible QJ(R), que se acoplan para trabajar en un pozo profundo. Un panel de control que cuenta con sobrecarga, cortocircuito, falla de fase y otras funciones de protección opera el conjunto de bomba. Cerca del pozo, se ha instalado un panel de control.

El tazón y el impulsor de la bomba sumergible de la serie QJ(R) están fijados al eje mediante collares o chavetas, y los segmentos están unidos y mantenidos en su lugar mediante pernos o sujetadores planos. Se instala una válvula de retención en la parte superior de la bomba; la bomba de altura inferior no tiene válvula de retención.

El rotor se mantiene en línea mediante un cojinete guía lubricado con agua, un cojinete lubricado con agua soporta la fuerza hacia abajo, un protector de arena y un diafragma para ajustar la presión conforman la estructura del motor sumergible tipo YQS. Consulte el manual de funcionamiento del panel de control para ver el diagrama de principio eléctrico completo, la entrada de alimentación y el diagrama de conexión.

Esta bomba de motor sumergible tiene un diseño básico, un tamaño compacto, es liviana, es fácil de instalar y mantener, funciona de manera confiable y segura, es altamente eficiente, etc.

Al llevar el agua de debajo a la superficie, se utiliza con frecuencia en el riego de granjas, sistemas de drenaje y suministro de agua para fábricas y minas, y para proporcionar agua potable a personas y animales en mesetas o lugares montañosos. Puede tomar el lugar de una bomba de pozo profundo de eje largo y tiene la ventaja de una cabeza alta que esta última no puede. Al alterar el material, esta bomba también se puede utilizar para agua de manantial y de mar. La frecuencia más baja que se puede elegir si la bomba funciona mediante transferencia de frecuencia no debe ser inferior a 25 Hz. Si el conjunto de bombas utilizado en

Ambiente de operación:

1. Fuente de alimentación de CA trifásica, 50 Hz, 380 V-415V, 5 por ciento. Antes de realizar el pedido, especifique cualquier fuente de alimentación adicional.

2. Se debe usar agua destilada para llenar el motor (o agua limpia).

3. El grupo motobomba debe estar sumergido por debajo del nivel dinámico del agua, con un mínimo de 3 metros de separación entre el motor y el fondo del pozo. Sin embargo, la profundidad sumergida del equipo de bombeo no puede superar los 70 metros.

4. El agua no debe calentarse a más de 30 grados.

5. La relación de peso de material sólido no debe ser superior al 0,01 por ciento.

6. El nivel de PH del agua debe oscilar entre 6,5 y 8,5.

7. No debe haber más de 1,5 mg/l de H2S en el agua.

8. El agua no debe contener demasiado cloro.
