Existen muchos tipos de bombas eléctricas sumergibles, y las más utilizadas en el riego de pozos son las bombas eléctricas sumergibles rellenas de aceite y las rellenas de agua. Tomando como ejemplo la bomba sumergible para pozos profundos de la serie QJ, este artículo presenta brevemente la estructura de las bombas sumergibles para pozos profundos.
La estructura de una bomba sumergible para pozo profundo consta principalmente de una bomba de agua, un motor eléctrico, una entrada y un dispositivo de sellado, como se muestra en la figura.
La bomba de agua se encuentra en el extremo superior de la bomba eléctrica sumergible y está compuesta principalmente por un impulsor, una carcasa de guía, un eje de la bomba, cojinetes de goma y otros componentes. El eje de la bomba y el eje del motor están conectados mediante un acoplamiento cilíndrico. El impulsor es un impulsor centrífugo cerrado y, para evitar que la bomba de agua se invierta durante el apagado, se instala una válvula de retención en el extremo superior.
La parte del motor se encuentra en el extremo inferior de la bomba eléctrica sumergible, compuesta principalmente por componentes como rotor, estator, cojinete guía, cojinete de empuje y película reguladora de presión. El devanado de plástico o estator está hecho de alambre electromagnético resistente al agua con revestimiento de nailon aislado de polietileno. El interior del motor se llena con agua limpia para enfriar los cojinetes del motor. Se instala una película reguladora de presión de goma en la parte inferior del motor para ajustar los cambios en la presión del agua dentro del cuerpo causados por el aumento de temperatura del motor.
El dispositivo de admisión y sellado se encuentra en el centro de la electrobomba sumergible. El dispositivo de sellado se encuentra en el extremo superior del motor y está compuesto por un anillo de lanzamiento de arena y un sello de aceite esquelético de los dispositivos de avance y retroceso. Su función es evitar que ingresen sedimentos al interior del motor.
Significado del modelo de bomba sumergible para pozo profundo 200-QJ80-55/5: 200- El diámetro mínimo del pozo adecuado para esta bomba es de 200 mm; Bomba sumergible para pozo profundo QJ; 80- Caudal nominal de 80 m3/h; 55- La altura total nominal es de 55 metros; 5 etapas de bomba de agua.

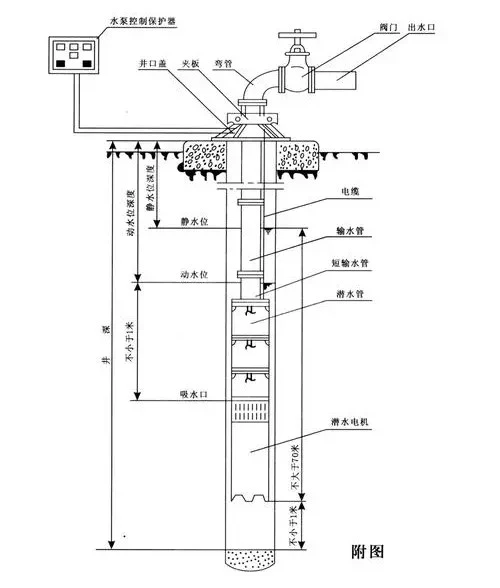

El diagrama estructural de la bomba sumergible para pozo profundo es el siguiente:
