Las bombas centrífugas son la piedra angular en diversas aplicaciones industriales y comerciales, desde sistemas de suministro de agua hasta plantas de procesamiento de productos químicos. Como proveedor líder de bombas centrífugas, a menudo nos encontramos con preguntas sobre el concepto de altura de la bomba y su cálculo. En este blog profundizaremos en qué es la altura de una bomba centrífuga y cómo se puede calcular.
Comprender el concepto de cabezal de bomba
La altura de una bomba centrífuga es un parámetro crucial que representa la energía impartida por la bomba al fluido. A menudo se malinterpreta como presión, pero en realidad la carga es una medida de energía por unidad de peso del fluido, generalmente expresada en metros (m) o pies (ft) de columna de fluido.
En pocas palabras, la altura de la bomba es la altura a la que la bomba puede elevar un fluido por encima de un punto de referencia. Este punto de referencia suele ser la línea central de la bomba. Tiene en cuenta varios factores, incluida la diferencia de elevación, las pérdidas por fricción en el sistema de tuberías y la velocidad del fluido.
Hay tres tipos principales de cabezales asociados a una bomba centrífuga:
1. Cabeza estática
La altura estática es la distancia vertical entre los puntos de succión y descarga del fluido. Se puede dividir además en cabezal de succión estático y cabezal de descarga estática.
-
Cabezal de succión estática: Esta es la distancia vertical desde la línea central de la bomba hasta la superficie libre del fluido en el tanque de succión cuando el nivel del fluido está por encima de la línea central de la bomba. Si el nivel de líquido está por debajo de la línea central de la bomba, se denomina elevación de succión estática.
-
Cabezal de descarga estática: Esta es la distancia vertical desde la línea central de la bomba hasta la superficie libre del fluido en el tanque de descarga.
2. Cabeza de fricción
La cabeza de fricción representa las pérdidas de energía debidas a la fricción a medida que el fluido fluye a través de las tuberías, válvulas, accesorios y otros componentes del sistema de tuberías. Estas pérdidas están influenciadas por factores como el diámetro de la tubería, la longitud, la rugosidad y el caudal del fluido. La cabeza de fricción se puede calcular utilizando varias fórmulas empíricas, como la ecuación de Darcy-Weisbach o la ecuación de Hazen-Williams.
3. Cabeza de velocidad
La carga de velocidad es la energía asociada con el movimiento del fluido. Es proporcional al cuadrado de la velocidad del fluido y se puede calcular usando la fórmula (h_v=\frac{v^2}{2g}), donde (h_v) es la altura de velocidad, (v) es la velocidad del fluido y (g) es la aceleración debida a la gravedad.
Calcular la altura total de una bomba centrífuga
La altura total de una bomba centrífuga ((H_T)) es la suma de la altura estática ((H_s)), la altura de fricción ((H_f)) y la altura de velocidad ((H_v)). Matemáticamente se puede expresar como:
(H_T = H_s + H_f+ H_v)
Analicemos el proceso de cálculo paso a paso:
Paso 1: determinar la carga estática
Primero, mida las distancias verticales entre los puntos de succión y descarga. Si el fluido se bombea desde un nivel inferior a un nivel superior, la altura estática es la diferencia de elevación. Por ejemplo, si el fluido se bombea desde un tanque a 5 metros por debajo de la línea central de la bomba a un tanque a 15 metros por encima de la línea central de la bomba, la altura estática (H_s=15 - (- 5)=20) metros.
Paso 2: Calcule la cabeza de fricción
Para calcular la carga de fricción, es necesario conocer las características de la tubería y el caudal. La ecuación de Darcy-Weisbach es una fórmula muy utilizada para calcular las pérdidas por fricción en tuberías:
(H_f = f\frac{L}{D}\frac{v^2}{2g})
donde (f) es el factor de fricción de Darcy, (L) es la longitud de la tubería, (D) es el diámetro de la tubería, (v) es la velocidad del fluido y (g) es la aceleración debida a la gravedad.
El factor de fricción (f) depende del número de Reynolds ((Re)) y de la rugosidad relativa de la tubería ((\epsilon/D)). Para flujo laminar ((Re < 2000)), (f=\frac{64}{Re}). Para flujo turbulento, el factor de fricción se puede determinar utilizando el gráfico de Moody o correlaciones empíricas.
Paso 3: Calcule la altura de velocidad
Como se mencionó anteriormente, la carga de velocidad se puede calcular usando la fórmula (h_v=\frac{v^2}{2g}). Primero, calcule la velocidad del fluido (v) usando el caudal (Q) y el área de la sección transversal de la tubería (A): (v=\frac{Q}{A}).
Paso 4: Calcular la altura total
Una vez que haya determinado la carga estática, la carga de fricción y la carga de velocidad, puede calcular la carga total sumándolas.
Importancia del cálculo preciso de la altura
El cálculo preciso de la altura es esencial para la selección adecuada de la bomba. Si la altura calculada es demasiado baja, es posible que la bomba no pueda entregar el caudal requerido o elevar el fluido a la altura deseada. Por otro lado, si la altura calculada es demasiado alta, la bomba puede funcionar de manera ineficiente, lo que provoca un mayor consumo de energía y un desgaste prematuro de los componentes de la bomba.

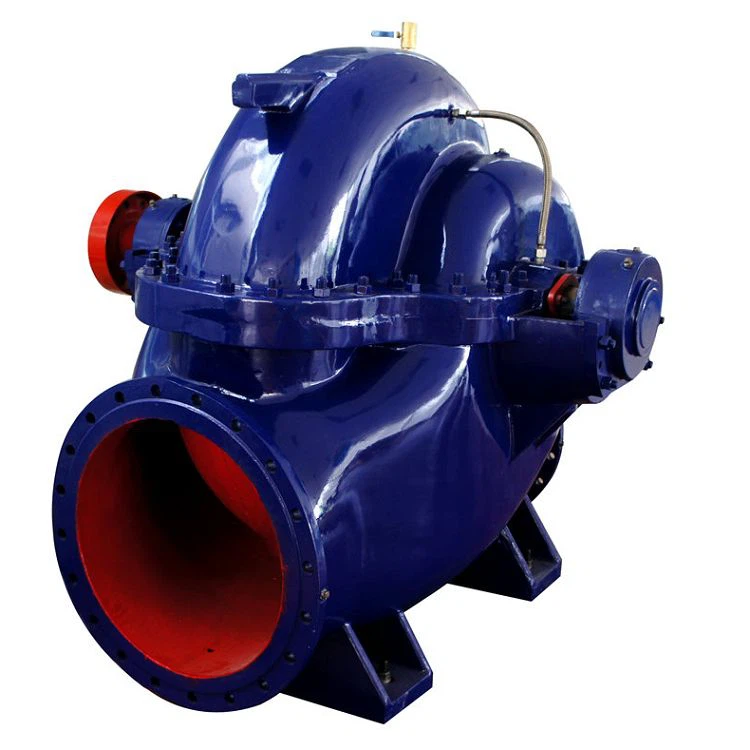

Como proveedor de bombas centrífugas, ofrecemos una amplia gama de bombas adecuadas para diferentes requisitos de altura. Por ejemplo, nuestroBomba centrífuga de carcasa dividida horizontalestá diseñado para aplicaciones de alto flujo y altura media, mientras que nuestroBomba centrífuga de succión doble de una etapaEs ideal para sistemas de riego y suministro de agua a gran escala. También proporcionamosBomba de lodopara el manejo de fluidos abrasivos y viscosos.
Factores que afectan el cabezal de la bomba
Varios factores pueden afectar la altura de una bomba centrífuga:
1. Velocidad de la bomba
La altura de una bomba centrífuga es proporcional al cuadrado de la velocidad de la bomba. Aumentar la velocidad de la bomba aumentará la altura, mientras que disminuir la velocidad reducirá la altura. Sin embargo, cambiar la velocidad de la bomba también afecta el caudal y el consumo de energía.
2. Diámetro del impulsor
La altura de una bomba centrífuga también es proporcional al cuadrado del diámetro del impulsor. Un diámetro de impulsor mayor dará como resultado una altura más alta, pero también puede requerir más potencia para funcionar.
3. Propiedades de los fluidos
La densidad y viscosidad del fluido pueden afectar el cabezal de la bomba. Un fluido más viscoso experimentará mayores pérdidas por fricción, lo que dará como resultado una carga efectiva menor. De manera similar, un fluido con mayor densidad requerirá más energía para elevarse, lo que reducirá el rendimiento de la bomba.
Conclusión
En conclusión, la altura de una bomba centrífuga es un parámetro crítico que determina la capacidad de la bomba para levantar y mover fluidos. Al comprender el concepto de altura y cómo calcularlo con precisión, podrá seleccionar la bomba adecuada para su aplicación, garantizando un rendimiento y una eficiencia energética óptimos.
Como proveedor confiable de bombas centrífugas, estamos comprometidos a brindar bombas y soporte técnico de alta calidad. Si tiene alguna pregunta sobre el cálculo de la altura de la bomba o necesita ayuda para seleccionar la bomba adecuada para su proyecto, no dude en contactarnos para una discusión detallada y una negociación de adquisiciones.
Referencias
- Grúa, DS (1988). Flujo de fluidos a través de válvulas, accesorios y tuberías. Documento técnico nº 410. Crane Co.
- Streeter, VL y Wylie, EB (1979). Mecánica de fluidos. McGraw-Hill.
- Daugherty, RL, Franzini, JB y Finnemore, EJ (1985). Mecánica de fluidos con aplicaciones de ingeniería. McGraw-Hill.
